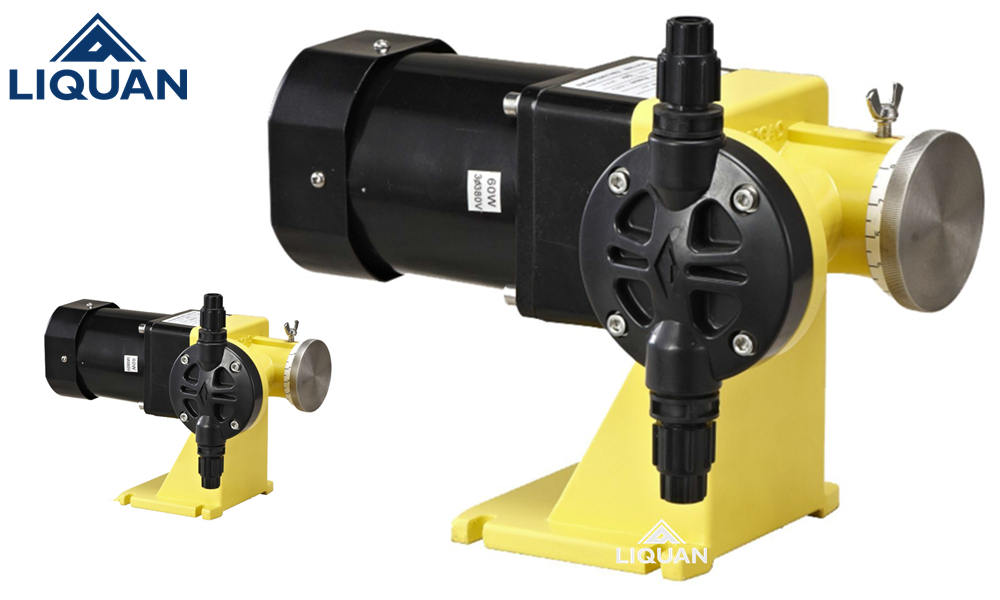

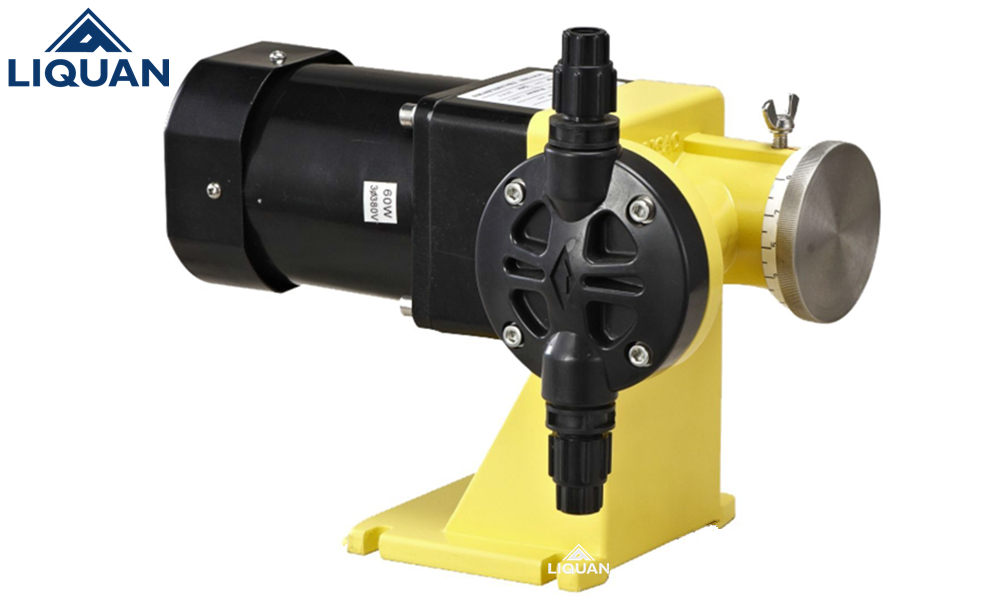

JBB型機械隔膜式計量泵

電話：021-66052690

Q Q：468255696

MAIL：sales@liquanpump.com

全國免費熱線：400-062-5858

全國免費熱線： 400-062-5858 技術支持選型報價

產品介紹

產品原理

產品特點

應用領域

技術參數

安裝尺寸

說明書及技術支持

產品介紹

黎全公司生產的JBB型機械隔膜式計量泵

，是由電機驅動

，適用于低壓力場合的流體精確計量

，滿足各類高粘度介質的輸送

，因其具有很高的計量精度和穩定性能及極高的使用工求，而廣泛應用于污水處理，食品劑添加，各種特殊介質的輸送

。

流量范圍:0-130 L/H

壓力范圍: 0-1.0MPA

電機功率: 60W,220V / 380V / 110V / 24V, 50/60Hz

驅動系統:?兩相、三相標準電機或防爆電機

防護等級: IP55, IP54

產品原理

JBB型機械隔膜泵采用電機驅動

，通過泵體內的膜片的張吸運作將介質送出

，無動密封無泄漏，維修簡便

，在無介質情況下也可以安全運轉

；計量精度高，性能穩定

，可通過泵上的旋鈕調節流量的大小

，能更準確的根據實際工況調節，更智能化

。

可根據客戶的使用介質選擇泵體材質和膜片材質

，使用壽命更長，效率更高

。

JBB系列精密計量泵機械隔膜式計量泵主要是往復式計量泵、按泵的缸數可分為單缸、雙缸

、三缸等多種類型

。該泵可廣泛用于石油、化工

、紡織

、食品、造紙

、原子能技術

、電廠、塑料

、制藥

、水廠、環保等工業和科技部門

。用來向加壓或常壓容器及管道內精確定量輸送不含固體顆粒的液體

。其流量可以開機（或定機）時從0-100%范圍內無級調節。（根據計量泵的特性

，行程一般不小于總行程的10%）單缸泵適用于單一液體的場合

；雙缸泵可作比例泵使用，也可并聯使用

；三缸泵可作為三比例泵使用

，也可三缸并聯，以達到較大排量

，增高了液體的脈沖頻率

，促使液體連續順暢加入；六缸泵可達三缸泵二倍效果

。
該型泵可輸送溫度-30℃—100℃

，粘度為0.3—800mm2/s不含固體顆粒等腐蝕性或非腐蝕性液體介質。

產品特點???????????免費電話：400-062-5858

操作安全

，機械驅動隔膜

。

密封性好，無泄漏

，裝配維修簡單安全

。

它可以傳輸高粘度介質，腐蝕性液體和危險性的化學品

。

流量調節能夠調節沖程長度或電機頻率

。

隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜

，第二層EPDM彈性橡膠

，第三層3.0mmSUS304支撐鐵芯

，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠包履

，可有效提出升隔膜適用壽命

。

應用領域

JBB型機械隔膜式計量泵廣泛應用于藥劑灌裝、包裝機械

、石油化工

、、電力

、冶金

、采礦、造船

、輕工

、農業、國防等工業

。

技術參數???????????免費電話：400-062-5858

型號	流量? (l/h)	壓力（Mpa）	行程	沖次 ?(min^-1)	隔膜直徑? (mm)	電機功率(W)	進出口徑(DN)
JBB15/1.0	15	1.0	3	75	60	60	6
JBB25/1.0	25	1.0	3	100	60		6
JBB40/0.8	40	0.8	4	120	60		6
JBB60/0.6	60	0.6	4	100	84		10
JBB85/0.5	85	0.5	5	100	84		10
JBB100/0.4	100	0.4	5	120	84		10
JBB130/0.4	130	0.4	5	150	84		10

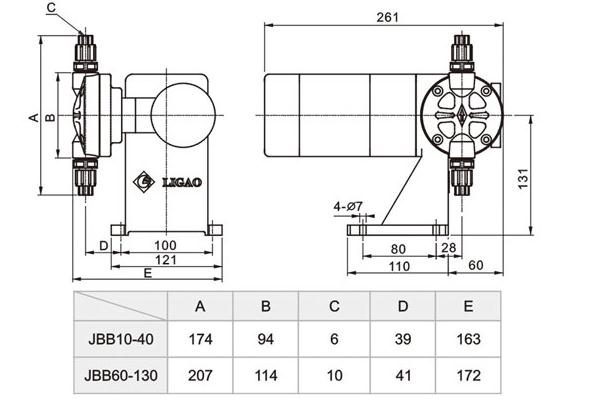

安裝尺寸???????????免費電話：400-062-5858

JBB型隔膜式計量泵|故障原因分析及排除方法

序號	故障特征	故障原因	排除方法
1	不排液	1.?????吸入高度太高 2.?????吸入管道阻塞 3.?????吸入管道漏氣	1.?????降低安裝高度 2.?????清洗疏通吸入管道 3.?????壓緊或更換密封墊片
2	排液量不夠	1.?????吸入管道局部阻塞 2.?????吸入或排出閥內有異物卡阻 3.?????泵閥磨損關閉不嚴 4.?????轉速不足	1.?????疏通吸入管道 2.?????清洗吸排閥 3.?????修理或更換閥件 4.??檢查電機和電壓
3	排出壓力不穩定	1.?????吸入或排出閥內有雜物卡阻或漏氣 2.?????管道未設置背壓閥	1.?????清除吸、排閥內的雜質 擰緊螺絲消除漏氣 2.?????增設背壓閥
4	計量精度不夠	1.?????柱塞密封填料漏液 2.?????吸入或排出閥磨損 3.?????電機轉速不穩定 4.?????調節手輪移位	1.?????調整或更換密封填料 2.?????更換吸排閥 3.?????穩定電源頻率和電壓 4.?????校準并固定
5	運轉中有沖擊聲	1.?????轉動零件松動或嚴重磨損 2.?????吸入高度過高 3.?????吸入管道漏氣 4.?????介質中有空氣 5.?????吸入管徑太少 6.?????排出壓力過高	1.?????擰緊有關螺絲或更換新零件 2.?????降低安裝高度 3.?????壓緊吸入法蘭或螺母 4.?????排除介質中的空氣 5.?????增大吸入管徑 6.?????降低壓力
