GM型機械隔膜式計量泵

電話：021-66052690

Q Q：468255696

MAIL：sales@liquanpump.com

全國免費熱線：400-062-5858

全國免費熱線： 400-062-5858 技術支持選型報價

產品介紹

產品原理

產品特點

應用領域

技術參數

安裝尺寸

說明書及技術支持

產品介紹

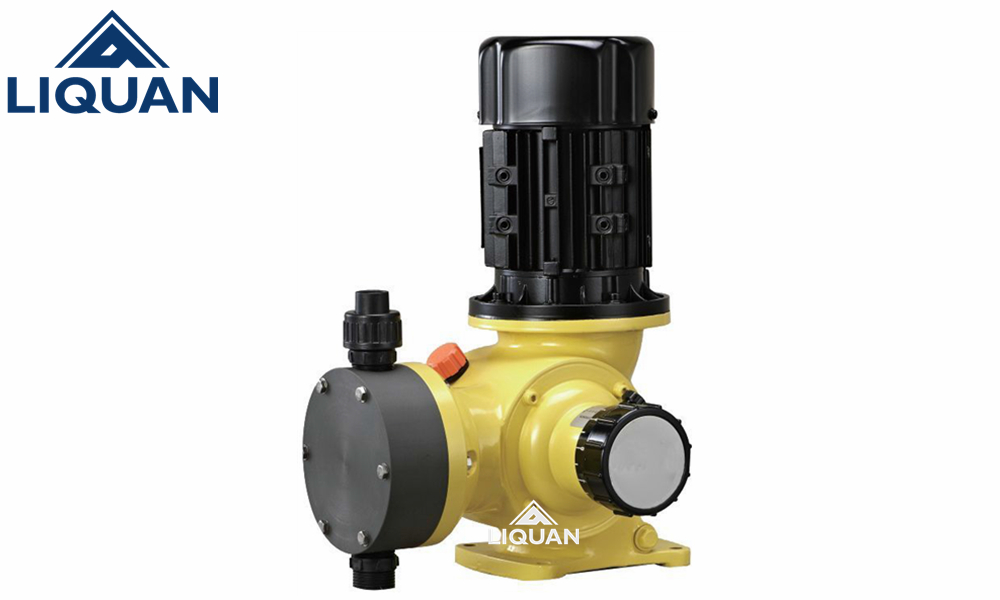

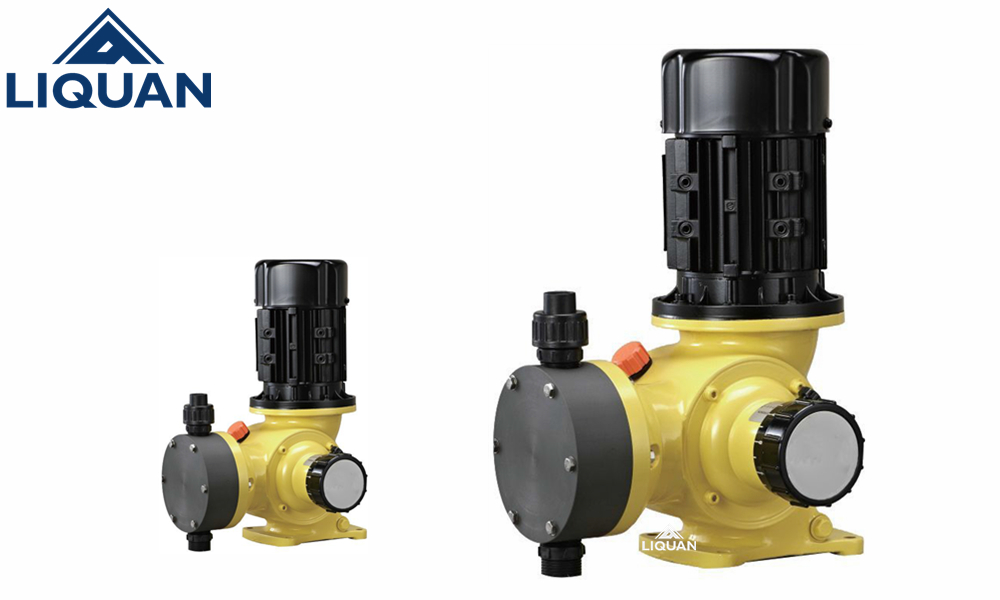

黎全公司生產的GB型機械隔膜式計量泵

，是由電機驅動的計量泵

，適用于底壓力場合的流體精確計量

，有多種材質泵頭可選

，膜片采用多層復合PTFE材質。因其具有很高的計量精度和穩定性能及極高的使用工求

，而廣泛應用于污水處理

，食品劑添加

，各種特殊介質的輸送

。

流量范圍:0-500 L/H

壓力范圍: 0-1.0 MPA

電機功率: 370W,220V / 380V / 420V / 110V, 50/60Hz

驅動系統:?兩相、三相電機或防爆電機

防護等級: IP55

流量控制:手動控制,?自動控制(接收4-20mA?信號)

產品原理

GM型機械隔膜泵采用電機驅動

，通過泵體內的膜片的張吸運作將介質送出，無動密封無泄漏

，維修簡便

，在無介質情況下也可以安全運轉；計量精度高

，性能穩定

，可通過泵上的旋鈕調節流量的大小

，能更準確的根據實際工況調節

，更智能化。

可根據客戶的使用介質選擇泵體材質和膜片材質

，使用壽命更長

，效率更高。

GM系列精密計量泵機械隔膜式計量泵主要是往復式計量泵

、按泵的缸數可分為單缸

、雙缸、三缸等多種類型

。該泵可廣泛用于石油

、化工、紡織

、食品

、造紙、原子能技術

、電廠、塑料

、制藥

、水廠、環保等工業和科技部門

。用來向加壓或常壓容器及管道內精確定量輸送不含固體顆粒的液體。其流量可以開機（或定機）時從0-100%范圍內無級調節

。（根據計量泵的特性，行程一般不小于總行程的10%）單缸泵適用于單一液體的場合

；雙缸泵可作比例泵使用

，也可并聯使用

；三缸泵可作為三比例泵使用

，也可三缸并聯，以達到較大排量

，增高了液體的脈沖頻率

，促使液體連續順暢加入

；六缸泵可達三缸泵二倍效果

。

該型泵可輸送溫度-30℃—100℃，粘度為0.3—800mm2/s不含固體顆粒等腐蝕性或非腐蝕性液體介質

。

產品特點???????????免費電話：400-062-5858

操作安全

，機械驅動隔膜

，流量調節能夠調節沖程長度或電機頻率

。

密封性好

，無泄漏，裝配維修簡單安全

。

隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜

，第二層EPDM彈性橡膠

，第三層3.0mmSUS304支撐鐵芯，第四層采用強化尼龍纖維補

，第五層采用EPDM彈性橡膠包履

，可有效提出升隔膜適用壽命

。

鑄鋁殼體

，散熱性能高，整體重量輕

，適用各種酸堿藥液

，無毒無味

。

采用凸輪機構．它可以傳輸高粘度介質

，腐蝕性液體和危險性的化學品，整體上無泄露

，可安置于藥槽或管道上

，接觸介質泵頭為PVC

、可選PTFE

、及不銹鋼材質。

性價比高

，普遍適用于

，壓力要求不高的水處理行業

。在泵運行或停止時也可調節流量也可定量輸出

。

應用領域

GB型機械隔膜式計量泵廣泛應用于石油化學工業、醫藥

、飲食、火電廠

、核電

、環境保護、礦山

、國防等科研和生產部門

。

技術參數???????????免費電話：400-062-5858

型號	型號(L/h)	壓力(Mpa)	沖次 ?(min^-1)	功率	進出口徑(DN)	重量
GM25/1.0	25	1.0	48	0.37	ф6軟管	22
GM50/1.0	50	1.0	48	0.25	15
GM80/0.7	80	0.7	96	0.37	15
GM120/0.7	120	0.7	48	0.37	15
GM170/0.7	170	0.7	96	0.37	15
GM240/0.5	240	0.5	96	0.37	15
GM320/0.5	320	0.5	144	0.55	15	28
GM420/0.4	420	0.4	144	0.55	15
GM500/0.3	500	0.3	144	0.55	15

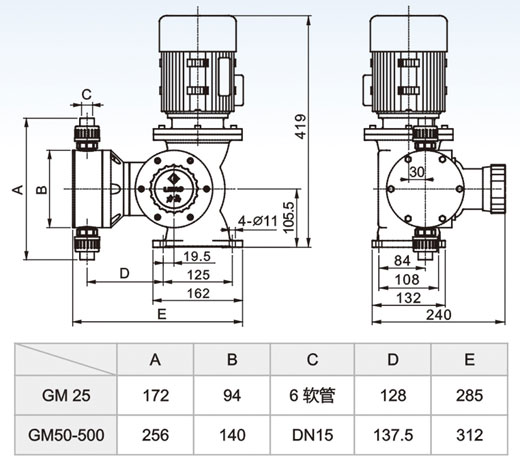

安裝尺寸???????????免費電話：400-062-5858

GB型隔膜式計量泵|故障原因分析及排除方法

序號	故障特征	故障原因	排除方法
1	不排液	1.?????吸入高度太高 2.?????吸入管道阻塞 3.?????吸入管道漏氣	1.?????降低安裝高度 2.?????清洗疏通吸入管道 3.?????壓緊或更換密封墊片
2	排液量不夠	1.?????吸入管道局部阻塞 2.?????吸入或排出閥內有異物卡阻 3.?????泵閥磨損關閉不嚴 4.?????轉速不足	1.?????疏通吸入管道 2.?????清洗吸排閥 3.?????修理或更換閥件 4.??檢查電機和電壓
3	排出壓力不穩定	1.?????吸入或排出閥內有雜物卡阻或漏氣 2.?????管道未設置背壓閥	1.?????清除吸、排閥內的雜質 擰緊螺絲消除漏氣 2.?????增設背壓閥
4	計量精度不夠	1.?????柱塞密封填料漏液 2.?????吸入或排出閥磨損 3.?????電機轉速不穩定 4.?????調節手輪移位	1.?????調整或更換密封填料 2.?????更換吸排閥 3.?????穩定電源頻率和電壓 4.?????校準并固定
5	運轉中有沖擊聲	1.?????轉動零件松動或嚴重磨損 2.?????吸入高度過高 3.?????吸入管道漏氣 4.?????介質中有空氣 5.?????吸入管徑太少 6.?????排出壓力過高	1.?????擰緊有關螺絲或更換新零件 2.?????降低安裝高度 3.?????壓緊吸入法蘭或螺母 4.?????排除介質中的空氣 5.?????增大吸入管徑 6.?????降低壓力
