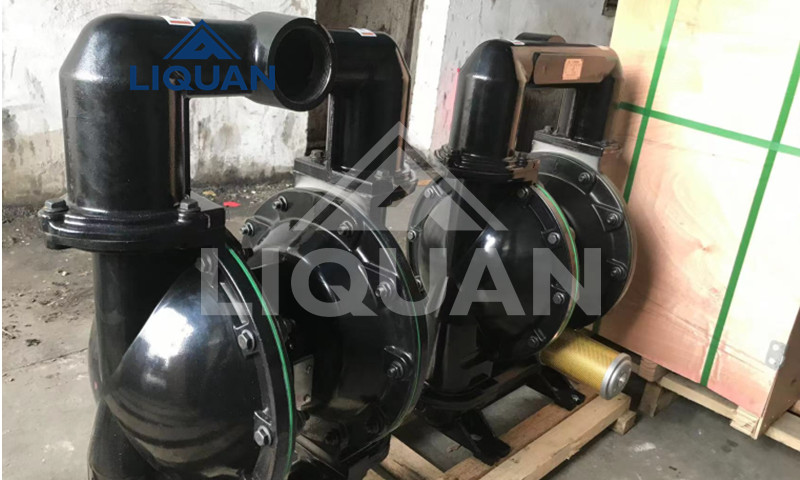

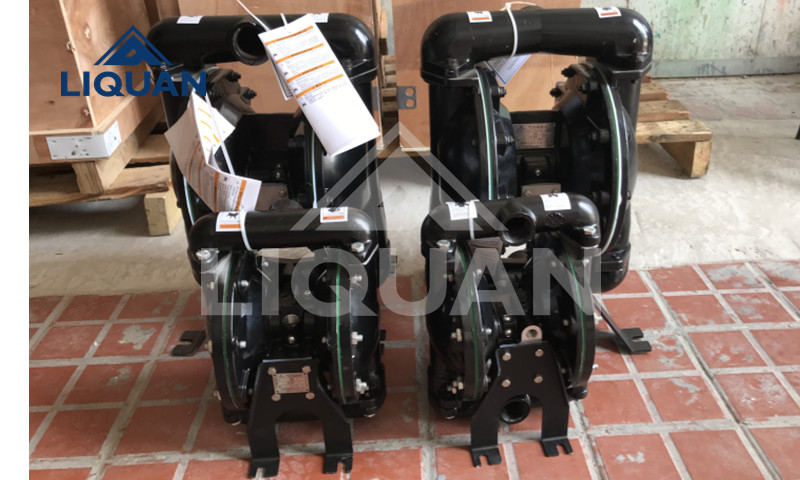

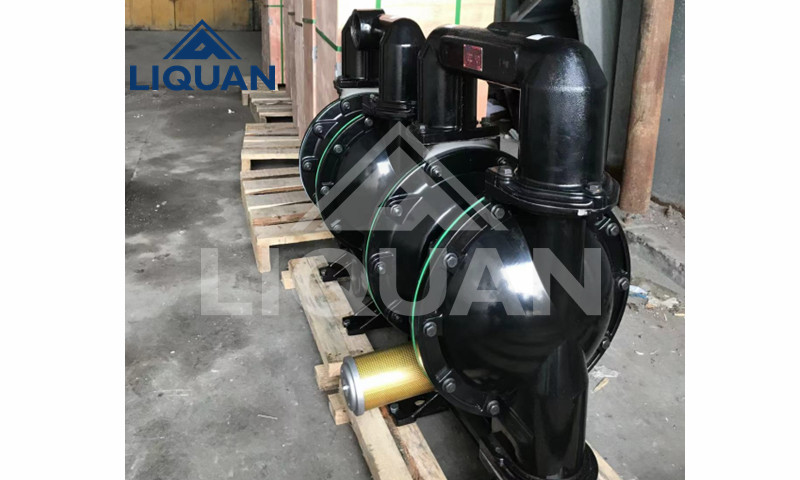

黎全公司的QBY系列氣動隔膜泵采用壓縮空氣為動力源
,對于各種腐蝕性液體,帶顆粒的液體,高粘度、易揮發、易燃根據客戶的使用介質需求選擇不同的泵體和易損件材質,以保證泵的使用壽命更長,對各種腐蝕性液體,帶顆粒的液體,高粘度、易揮發、易燃、劇毒的液體,均能予以抽光吸盡。
泵動原理(PUMP DYNAMICS)隔膜泵是一種氣動式正向位移自吸泵,泵動解說圖顯示泵在未自吸前初次泵動之流動模式
。
圖1:空氣經由氣閥壓縮進入膜片A之背面
,由膜片擠壓液室。此種以空氣驅動的方式可免除一般活塞驅動之機械應力,從而顯著地延長膜片的壽命。在壓縮空氣將膜片A推離中心體時,另一端之膜片B同時被連結之中心軸拉向中心體,此時,膜片B背面之空氣由出口排放到泵體外。如此使B室形成真空狀態,因而能靠外面大氣壓力之作用將流體由入口支管將閥球推離閥座使流體能自由地進入B室直至填滿。

在泵的兩個對稱工作腔中,各裝有一塊有彈性的隔膜
a)????不需灌引水.吸程高達5m.揚程達70m.出口壓力≥6kg/cm2
。結構簡單、易損件少
泵吸花生醬
泵吸油漆
粘合劑和膠水各種種類可用泵吸取
各種瓦、瓷
泵吸各種乳劑和填料
泵吸各種污水。
用泵為油輪
啤酒花及發酵粉稀漿、糖漿
泵吸礦井、坑道
各種橡膠漿
各種磨料、腐蝕劑
各種劇毒
各種強酸
各種高溫液體耐150℃
作為各種固液分離設備的前級送壓裝置
型號
|
流量
(m3/h)
|
揚程
(m)
|
出口壓力
(kgf/cm2)
|
吸程
(m)
|
允許能
過顆粒直徑
|
供氣 壓力
(kbf/cm2)
|
供氣 消耗量
(m3/min)
|
QBY-10
|
0~0.8
|
0~60
|
6
|
5
|
1
|
7
|
0.3
|
QBY-15
|
0~1
|
0~60
|
6
|
5
|
1
|
7
|
0.3
|
QBY-25
|
0~2.4
|
0~60
|
6
|
7
|
2.5
|
7
|
0.6
|
QBY-40
|
0~8
|
0~60
|
6
|
7
|
4.5
|
7
|
0.6
|
QBY-50
|
0~12
|
0~60
|
6
|
7
|
8
|
7
|
0.9
|
QBY-65
|
0~16
|
0~60
|
6
|
7
|
8
|
7
|
0.9
|
QBY-80
|
0~24
|
0~60
|
6
|
7
|
10
|
7
|
1.5
|
QBY-100
|
0~30
|
0~60
|
6
|
7
|
10
|
7
|
1.5
|
泵動原理(PUMP DYNAMICS)隔膜泵是一種氣動式正向位移自吸泵,泵動解說圖顯示泵在未自吸前初次泵動之流動模式

圖1:空氣經由氣閥壓縮進入膜片A之背面
,由膜片擠壓液室。此種以空氣驅動的方式可免除一般活塞驅動之機械應力

在泵的兩個對稱工作腔中,各裝有一塊有彈性的隔膜
a)????不需灌引水.吸程高達5m.揚程達70m.出口壓力≥6kg/cm2。
結構簡單
泵吸花生醬
、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。泵吸油漆
、樹膠、顏料。?粘合劑和膠水各種種類可用泵吸取。
各種瓦、瓷、磚器及陶器釉漿。?油井鉆好后,用泵吸沉積物及灌漿。
泵吸各種乳劑和填料。
泵吸各種污水。
用泵為油輪,駁船清倉吸取倉內污水。
啤酒花及發酵粉稀漿、糖漿、糖密。
泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
各種橡膠漿。
各種磨料、腐蝕劑、石油及泥漿
各種劇毒
各種強酸
各種高溫液體耐150℃
作為各種固液分離設備的前級送壓裝置。
型號
|
流量
(m3/h)
|
揚程
(m)
|
出口壓力
(kgf/cm2)
|
吸程
(m)
|
允許能
過顆粒直徑
|
供氣 壓力
(kbf/cm2)
|
供氣 消耗量
(m3/min)
|
QBY-10
|
0~0.8
|
0~60
|
6
|
5
|
1
|
7
|
0.3
|
QBY-15
|
0~1
|
0~60
|
6
|
5
|
1
|
7
|
0.3
|
QBY-25
|
0~2.4
|
0~60
|
6
|
7
|
2.5
|
7
|
0.6
|
QBY-40
|
0~8
|
0~60
|
6
|
7
|
4.5
|
7
|
0.6
|
QBY-50
|
0~12
|
0~60
|
6
|
7
|
8
|
7
|
0.9
|
QBY-65
|
0~16
|
0~60
|
6
|
7
|
8
|
7
|
0.9
|
QBY-80
|
0~24
|
0~60
|
6
|
7
|
10
|
7
|
1.5
|
QBY-100
|
0~30
|
0~60
|
6
|
7
|
10
|
7
|
1.5
|
