產品介紹

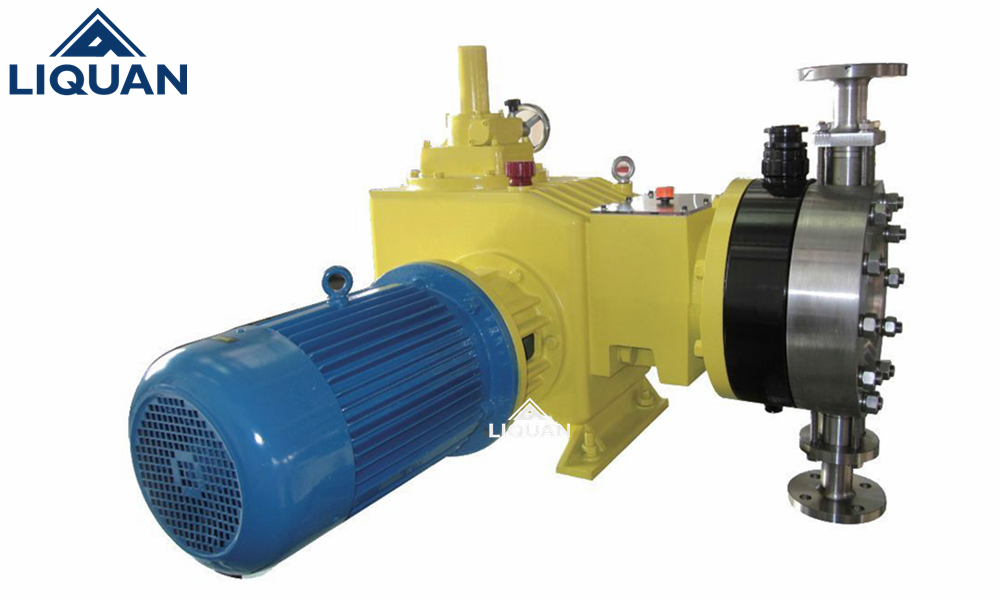

黎全公司生產的JYDR液壓隔膜式式計量泵，是由電機驅動的計量泵，適用于底壓力場合的流體精確計量，有多種材質泵頭可選，膜片統一采用多層復合PTFE材質。因其具有很高的計量精度和穩定性能及極高的使用工求，而廣泛應用于污水處理，食品劑添加，各種特殊介質的輸送。
?
流量范圍: 0-4900 L/H
壓力范圍: 0-50MPA
功率：7.5KW ,5.5KW, 380V /400V,50Hz / 60Hz
驅動系統:?三相標準電機或防爆電機
流量控制:?手動控制或自動控制,
防護等級: IP55,IP54
產品原理
JYDR液壓隔膜式計量泵采用電機驅動，通過泵體內的膜片的張吸運作將介質送出，無動密封無泄漏，維修簡便，在無介質情況下也可以安全運轉；計量精度高，性能穩定，可通過泵上的旋鈕調節流量的大小，能更準確的根據實際工況調節，更智能化。
?
可根據客戶的使用介質選擇泵體材質和膜片材質，使用壽命更長，效率更高。
產品特點???????????免費電話：400-062-5858
無泄漏，維修方便，低噪音，使用方便。
?
計量精度優于機械隔膜泵，密封性能優于柱塞泵，配沖程調節器可以實現遠程自動控制。
?
操作安全，機械驅動隔膜，流量調節能夠調節沖程長度或電機頻率。
?
隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層3.0mmSUS304支撐鐵芯，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠包履，可有效提出升隔膜適用壽命。
?
可安置于藥槽或管道上，接觸介質泵頭為PVC、可選PTFE、及不銹鋼材質。
?
性價比高，普遍適用于壓力要求不高的水處理行業，在泵運行或停止時也可調節流量也可定量輸出。
應用領域
JYDR液壓隔膜式計量泵廣泛應用于石油化學工業、醫藥、飲食、火電廠、核電、環境保護、礦山、國防等科研和生產部門。
技術參數???????????免費電話：400-062-5858
|
型號MODEL
|
流量（L/H）
|
壓力Mpa
|
柱塞直徑
|
行程
|
泵速
|
電機功率
|
進出口徑（DN）
|
重量
|
|
JYDR□/50
|
90
|
50
|
20
|
60
|
96/144
|
7.5
|
15
|
350
|
|
JYDR□/28
|
90
|
28
|
5.5
|
|||||
|
JYDR□/32
|
150
|
32
|
25
|
7.5
|
||||
|
JYDR□/18
|
150
|
18
|
5.5
|
|||||
|
JYDR□/20
|
250
|
20
|
32
|
7.5
|
20
|
370
|
||
|
JYDR□/11
|
250
|
11
|
5.5
|
|||||
|
JYDR□/15
|
320
|
15
|
36
|
7.5
|
||||
|
JYDR□/8.5
|
320
|
8.5
|
5.5
|
|||||
|
JYDR□/12
|
400
|
12
|
40
|
7.5
|
||||
|
JYDR□/6.5
|
400
|
6.5
|
5.5
|
|||||
|
JYDR□/10
|
500
|
10
|
45
|
7.5
|
||||
|
JYDR□/5.2
|
500
|
5.2
|
5.5
|
|||||
|
JYDR□/8.0
|
650
|
8
|
50
|
7.5
|
25
|
395
|
||
|
JYDR□/4.5
|
650
|
4.5
|
5.5
|
|||||
|
JYDR□/6.5
|
790
|
6.5
|
55
|
7.5
|
||||
|
JYDR□/3.6
|
790
|
3.6
|
5.5
|
|||||
|
JYDR□/5.5
|
940
|
5.5
|
60
|
7.5
|
||||
|
JYDR□/3.1
|
940
|
3.1
|
5.5
|
|||||
|
JYDR□/4.6
|
1100
|
4.6
|
65
|
7.5
|
||||
|
JYDR□/2.6
|
1100
|
2.6
|
5.5
|
|||||
|
JYDR□/4.0
|
1300
|
4
|
70
|
7.5
|
32
|
420
|
||
|
JYDR□/2.3
|
1300
|
2.3
|
5.5
|
|||||
|
JYDR□/3.5
|
1500
|
3.5
|
75
|
7.5
|
||||
|
JYDR□/2.0
|
1500
|
2
|
5.5
|
|||||
|
JYDR□/3.0
|
1700
|
3
|
80
|
7.5
|
||||
|
JYDR□/1.6
|
1700
|
1.6
|
5.5
|
|||||
|
JYDR□/2.8
|
1920
|
2.8
|
85
|
7.5
|
||||
|
JYDR□/1.5
|
1920
|
1.5
|
5.5
|
|||||
|
JYDR□/2.4
|
2150
|
2.4
|
90
|
7.5
|
40
|
450
|
||
|
JYDR□/1.3
|
2150
|
1.3
|
5.5
|
|||||
|
JYDR□/2.2
|
2400
|
2.2
|
95
|
7.5
|
||||
|
JYDR□/1.2
|
2400
|
1.2
|
5.5
|
|||||
|
JYDR□/2.0
|
2650
|
2
|
100
|
7.5
|
||||
|
JYDR□/1.1
|
2650
|
1.1
|
5.5
|
|||||
|
JYDR□/1.6
|
3200
|
1.6
|
110
|
7.5
|
||||
|
JYDR□/0.9
|
3200
|
0.9
|
5.5
|
|||||
|
JYZR□/1.0
|
4000
|
1
|
100
|
7.5
|
||||
|
JYZR□/0.9
|
4000
|
0.9
|
110
|
7.5
|
安裝尺寸???????????免費電話：400-062-5858
JYDR液壓隔膜式計量泵型隔膜式計量泵|故障原因分析及排除方法
|
序 號 |
故障特征 |
故 障 原 因 |
排 除 方 法 |
|
1 |
不排液 |
1.?????吸入高度太高
2.?????吸入管道阻塞
3.?????吸入管道漏氣
|
1.?????降低安裝高度
2.?????清洗疏通吸入管道
3.?????壓緊或更換密封墊片
|
|
2 |
排液量不夠 |
1.?????吸入管道局部阻塞
2.?????吸入或排出閥內有異物卡阻
3.?????泵閥磨損關閉不嚴
4.?????轉速不足
|
1.?????疏通吸入管道
2.?????清洗吸排閥
3.?????修理或更換閥件
4.??檢查電機和電壓 |
|
3 |
排出壓力不穩定 |
1.?????吸入或排出閥內有雜物卡阻或漏氣
2.?????管道未設置背壓閥
|
1.?????清除吸、排閥內的雜質
擰緊螺絲消除漏氣
2.?????增設背壓閥
|
|
4 |
計量精度不夠 |
1.?????柱塞密封填料漏液
2.?????吸入或排出閥磨損
3.?????電機轉速不穩定
4.?????調節手輪移位
|
1.?????調整或更換密封填料
2.?????更換吸排閥
3.?????穩定電源頻率和電壓
4.?????校準并固定
|
|
5 |
運轉中有沖擊聲 |
1.?????轉動零件松動或嚴重磨損
2.?????吸入高度過高
3.?????吸入管道漏氣
4.?????介質中有空氣
5.?????吸入管徑太少
6.?????排出壓力過高
|
1.?????擰緊有關螺絲或更換新零件
2.?????降低安裝高度
3.?????壓緊吸入法蘭或螺母
4.?????排除介質中的空氣
5.?????增大吸入管徑
6.?????降低壓力
|
