產品介紹

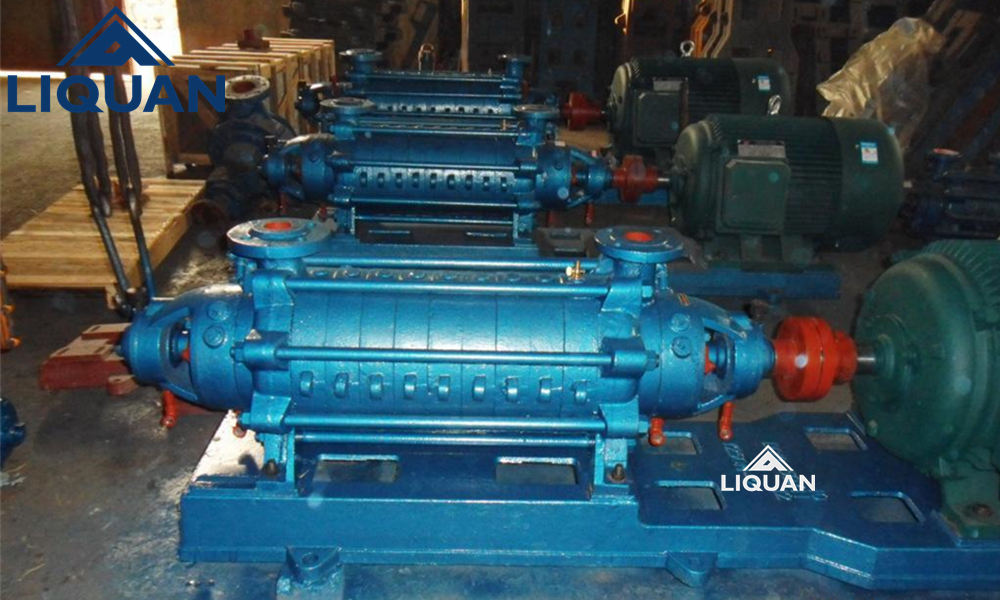

黎全公司的GC型泵臥式單吸多級分段式離心泵具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體之用。
產品原理
GC型水泵為多級分段式,1-1/2GC-4GC四個型號的進出口分別在進水段和出水段上,均垂直向上,其揚程可根據使用需要而增減水泵級數.水泵裝配良好與否,對性能影響很大,尤其是各個葉輪的出口與導翼進口之相對位置,每級葉輪的吐出口中心必須對準導翼的中心,其中稍有偏差將使水泵的流量減少,揚程降低,效率差,在檢修裝配時務必注意,若有偏差必須調整。
GC型鍋爐給水泵的主要零件有軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、平衡盤、尾蓋。
進水段、中段、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。
葉輪為鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必須存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
軸為優質碳素鋼制成，中間裝有葉輪，用鍵、軸套和軸套螺母固定在軸上。軸的一端安裝聯軸器部件，與電機直接聯接。從轉動方向看時，泵軸為順進針方向旋轉。
密封環為鑄鐵制成，防止水泵中高壓水漏回進水部分，分別固定在進水段與中段之中，為易損件，磨損后可用備件更換。
平衡環為鑄鐵制成，固定在出水段上，它與平衡盤共同組成平衡裝置。
平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。
軸套為鑄鐵制成，位于兩填料室處，作固定葉輪和保護泵軸之用。為易損件，磨損后可用備件更換。
軸承是用單列向心球軸承，采用鈣基黃油潤滑。
填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可壓的太緊，也不可太松，以液體能一滴一滴地滲出為準。如果填料太緊，軸套容易發熱同時耗費功率。填料太松，由于液體流失要降低水泵效率。
產品特點???????????免費電話：400-062-5858
1、水力模型先進，效率高，性能范圍廣。
2、泵運行平穩，噪音低。
3、軸封采用軟填料密封，安全可靠、結構簡單，維修方便快捷。
?
應用領域
GC型泵臥式單吸多級分段式離心泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。
技術參數???????????免費電話：400-062-5858
|
1.?????型號 |
流量
|
揚程
|
轉速
|
效率
|
功率（KW）
|
|
|
(mз/h）
|
（m）
|
（r/min）
|
（%）
|
軸功率
|
電機功率
|
|
|
1.5GC-5×2
|
6
|
46
|
2950
|
38
|
2
|
3
|
|
1.5GC-5×3
|
6
|
69
|
2950
|
38
|
3
|
4
|
|
1.5GC-5×4
|
6
|
92
|
2950
|
38
|
4
|
5.5
|
|
1.5GC-5×5
|
6
|
115
|
2950
|
38
|
5
|
7.5
|
|
1.5GC-5×6
|
6
|
138
|
2950
|
38
|
6
|
7.5
|
|
1.5GC-5×7
|
6
|
161
|
2950
|
38
|
7
|
7.5
|
|
1.5GC-5×8
|
6
|
184
|
2950
|
38
|
8
|
11
|
|
1.5GC-5×9
|
6
|
207
|
2950
|
38
|
9
|
11
|
|
2GC-5×2
|
10
|
64
|
2950
|
39.6
|
4.4
|
7.5
|
|
2GC-5×3
|
10
|
96
|
2950
|
39.6
|
6.6
|
11
|
|
2GC-5×4
|
10
|
128
|
2950
|
39.6
|
8.8
|
15
|
|
2GC-5×5
|
10
|
160
|
2950
|
39.6
|
11
|
15
|
|
2GC-5×6
|
10
|
192
|
2950
|
39.6
|
13.2
|
18.5
|
|
2GC-5×7
|
10
|
224
|
2950
|
39.6
|
15.4
|
22
|
|
2GC-5×8
|
10
|
256
|
2950
|
39.6
|
17.6
|
30
|
|
2GC-5×9
|
10
|
288
|
2950
|
39.6
|
19.8
|
7.5
|
|
2.5GC-6×2
|
15
|
62
|
2950
|
43.7
|
5.8
|
11
|
|
20
|
54
|
2950
|
47.4
|
6.2
|
11
|
|
|
2.5GC-6×3
|
15
|
93
|
2950
|
43.7
|
8.7
|
15
|
|
20
|
81
|
2950
|
47.4
|
9.3
|
15
|
|
|
2.5GC-6×4
|
15
|
124
|
2950
|
43.7
|
11.6
|
22
|
|
20
|
108
|
2950
|
47.4
|
12.4
|
22
|
|
|
2.5GC-6×5
|
15
|
155
|
2950
|
43.7
|
14.5
|
22
|
|
20
|
135
|
2950
|
47.4
|
15.5
|
22
|
|
|
2.5GC-6×6
|
15
|
186
|
2950
|
43.7
|
17.4
|
30
|
|
20
|
162
|
2950
|
47.4
|
18.6
|
30
|
|
|
2.5GC-6×7
|
15
|
217
|
2950
|
43.7
|
20.2
|
30
|
|
20
|
189
|
2950
|
47.4
|
21.7
|
30
|
|
|
2.5GC-6×8
|
15
|
248
|
2950
|
43.7
|
23.2
|
37
|
|
20
|
216
|
2950
|
47.4
|
24.8
|
37
|
|
|
2.5GC-6×9
|
15
|
279
|
2950
|
43.7
|
26.1
|
22
|
|
20
|
243
|
2950
|
47.4
|
27.9
|
22
|
|
|
4GC-8×2
|
30
|
86
|
2950
|
51
|
13.8
|
30
|
|
45
|
82
|
2950
|
60
|
16.8
|
30
|
|
|
55
|
76
|
2950
|
62.5
|
18.1
|
30
|
|
|
4GC-8×3
|
30
|
129
|
2950
|
51
|
20.7
|
37
|
|
45
|
123
|
2950
|
60
|
25.2
|
37
|
|
|
55
|
114
|
2950
|
62.5
|
27.2
|
37
|
|
|
4GC-8×4
|
30
|
172
|
2950
|
51
|
27.6
|
55
|
|
45
|
164
|
2950
|
60
|
27.6
|
55
|
|
|
55
|
152
|
2950
|
62.5
|
36.2
|
55
|
|
|
4GC-8×5
|
30
|
215
|
2950
|
51
|
34.5
|
55
|
|
45
|
205
|
2950
|
60
|
42
|
55
|
|
|
55
|
190
|
2950
|
62.5
|
45.3
|
55
|
|
|
4GC-8×6
|
30
|
258
|
2950
|
51
|
41.4
|
75
|
|
45
|
246
|
2950
|
60
|
50.4
|
75
|
|
|
55
|
228
|
2950
|
62.5
|
54.1
|
75
|
|
|
4GC-8×7
|
30
|
301
|
2950
|
51
|
48.2
|
75
|
|
45
|
287
|
2950
|
60
|
58.8
|
75
|
|
|
55
|
266
|
2950
|
62.5
|
63.4
|
75
|
|
|
4GC-8×8
|
30
|
344
|
2950
|
51
|
55
|
100
|
|
45
|
328
|
2950
|
60
|
67
|
100
|
|
|
55
|
304
|
2950
|
62.5
|
73
|
100
|
|
|
4GC-8×9
|
30
|
387
|
2950
|
51
|
62
|
100
|
|
45
|
369
|
2950
|
60
|
75.5
|
100
|
|
|
55
|
342
|
2950
|
62.5
|
82
|
100
|
|
|
4GC-8×10
|
30
|
430
|
2950
|
51
|
69
|
–
|
|
45
|
410
|
2950
|
60
|
84
|
–
|
|
|
55
|
380
|
2950
|
62.5
|
91
|
–
|
|
安裝尺寸???????????免費電話：400-062-5858
GC型臥式多級離心泵|故障分析及排除方法
|
故???障
|
原????因
|
解 決 方 式
|
|
1、泵不吸水，壓力表指針劇烈擺動。
|
灌注引水不夠，管路與儀表連接處漏氣。
|
檢修底閥是否漏水，在灌足引水，擰緊或修回漏氣處。
|
|
2、水泵不出水，真空表表示高度真空。
|
底閥沒有打開或已堵塞，吸水管路阻力太大，吸水高度過高。
|
檢查底閥，更換水管，降低吸水高度。
|
|
3、壓力表有壓力，但仍不出水。
|
出水管阻力太大，旋轉方向不對，葉輪堵塞，泵轉速不足。
|
檢查或縮短水管。檢查電機，清除葉輪內的污物，增加泵轉速。
|
|
4、流量低于設計要求。
|
水泵堵塞，密封環磨損過多，轉速不足。
|
清洗水泵及管路，更換密封環，增加泵轉速。
|
|
5、泵消耗功率過大。
|
填料壓蓋太緊，并發熱，葉輪有磨損，泵流量增大。
|
調整填料壓蓋松緊程度，檢查泵軸是否彎曲，更換葉輪，增加出水阻力，降低流量。
|
|
6、泵內聲音反常，泵不出水。
|
吸水管阻力過大，吸入管路漏氣，輸送的液體溫度過高。
|
檢查吸入管和底閥，堵塞漏氣處、減少吸水高度，降低水溫。
|
|
7、水泵振動，軸承過熱。
|
電機與泵不同心，軸承缺油或磨損。
|
調整電機軸與泵軸的同軸度，加油或更換軸承。
|
?
