產品介紹

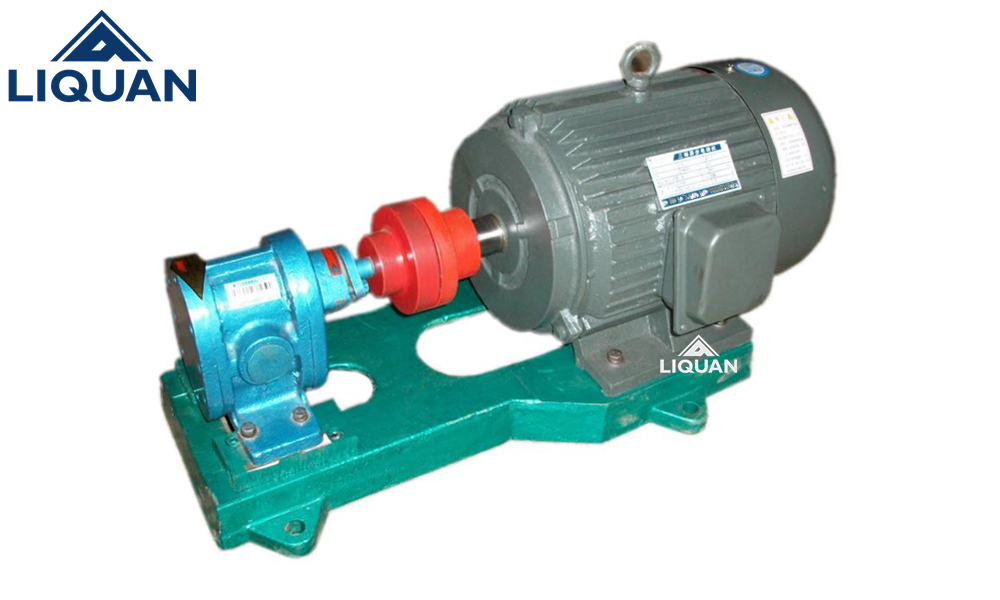

黎全公司生產的2CY型高壓高溫齒輪油泵主要用于各種機械設備中的潤滑系統中輸送潤滑油，適用于輸送粘度在10。E（75C.S.t）以下，溫度在300℃以下的具有潤滑性的油料。不銹鋼齒輪泵，可輸送無潤滑性的油料、飲料、低腐蝕性的液體。配用銅齒輪可輸送低內點液體，如汽油、苯等。本系列泵除配置普通電機外，還可根據用戶需要配置同規格的防爆電機。
產品原理
2CY齒輪油泵系容積式泵,主,被動齒輪與泵體,左右泵蓋組成進油,出油二個封閉空間,當齒輪轉動時,進油腔的容積,由于嚙合齒不斷脫開,而由小變大.形成真空,將液體吸入,有齒谷帶往油腔,而出油腔容積,由于嚙合齒的不斷進入嚙合而大變小,油液受壓縮而被排出,從而達到輸送油料的目的.
產品特點???????????免費電話：400-062-5858

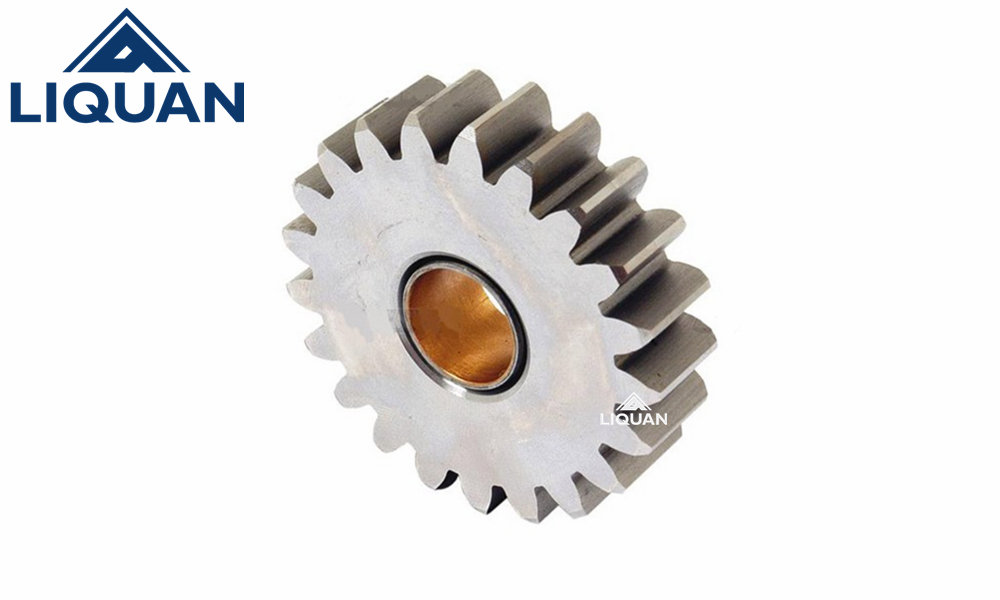

2CY齒輪油泵主要有齒輪,軸,泵體,泵蓋,軸承套,軸端密封等組成.齒輪經氮化處理有較高的硬度和耐磨性.與軸一同安裝在可更換的軸套內運轉.泵內零件的潤滑均在泵工作時利用輸送介質而自動達到.泵內四個軸承套在泵內浮動安裝,隨工作壓力大小自動調整端面間隙,因此泵的壓力穩定,輸出流量脈動小,溶積效率高.
從主軸外伸端向泵看,為順時針旋轉.
應用領域
2CY齒輪泵常用于：在輸油系統中可用作傳輸,增壓泵;在燃油系統中可用作輸送,加壓,噴射的燃油泵;在液壓傳動系統中可用作提供液壓動力的液壓泵;在工業領域中,均可作潤滑油泵用;
技術參數???????????免費電話：400-062-5858
|
型號
|
流量???????? Q
|
轉速
n
r/min
|
排出壓力
p
Mpa
|
必需汽
蝕余量
)r
m
|
效率
η
%
|
電動機
|
||
|
m3/h
|
L/min
|
功率KW
|
型號
|
|||||
|
2CY-1.08/2.5
|
1.08
|
18
|
1420
|
2.5
|
9.5
|
58
|
2.2
|
Y100L1-4
|
|
2CY-2.1/2.5
|
2.1
|
35
|
1420
|
2.5
|
9.5
|
58
|
3
|
Y100L2-4
|
|
2CY-3/2.5
|
3
|
50
|
1440
|
2.5
|
9.5
|
59
|
4
|
Y112M-4
|
|
2CY-4.2/2.5
|
4.2
|
70
|
1440
|
2.5
|
9.5
|
59
|
5.5
|
Y132S-4
|
|
2CY-7.5/2.5
|
7.5
|
125
|
1440
|
2.5
|
9.5
|
63
|
7.5
|
Y132M-4
|
|
2CY-12/2.5
|
12
|
200
|
1460
|
2.5
|
9.5
|
63
|
15
|
Y160L-4
|
安裝尺寸???????????免費電話：400-062-5858
2CY齒輪泵使用與安裝
1、機組應安裝在水平水泥基礎上，用地腳螺栓固定。
2、右聯軸器應同軸，安裝完成后，轉動聯軸器確認運轉順暢無負壓力現象后，方可進入運行。
3、泵不適合輸送不潔油液，故在進口管端應設濾油器。
4、泵無安全閥，建議在排油管路中，設安全閥，以確保系統安全運行。
5、泵的安裝高度，不超過允許吸上高度。
6、泵的轉向規定：從泵端向電機看，旋轉方向為逆時針。
2CY齒輪泵工作注意事項
開機前應將吸,排油管路上的閥門打開,運轉一下聯軸器,看有無卡死,無異常現象才能認可安裝合格.
產品原理
2CY齒輪油泵系容積式泵,主,被動齒輪與泵體,左右泵蓋組成進油,出油二個封閉空間,當齒輪轉動時,進油腔的容積,由于嚙合齒不斷脫開,而由小變大.形成真空,將液體吸入,有齒谷帶往油腔,而出油腔容積,由于嚙合齒的不斷進入嚙合而大變小,油液受壓縮而被排出,從而達到輸送油料的目的.
?
產品特點???????????免費電話：400-062-5858
2CY齒輪油泵主要有齒輪,軸,泵體,泵蓋,軸承套,軸端密封等組成.齒輪經氮化處理有較高的硬度和耐磨性.與軸一同安裝在可更換的軸套內運轉.泵內零件的潤滑均在泵工作時利用輸送介質而自動達到.泵內四個軸承套在泵內浮動安裝,隨工作壓力大小自動調整端面間隙,因此泵的壓力穩定,輸出流量脈動小,溶積效率高.
從主軸外伸端向泵看,為順時針旋轉.
應用領域
2CY齒輪泵常用于：在輸油系統中可用作傳輸,增壓泵;在燃油系統中可用作輸送,加壓,噴射的燃油泵;在液壓傳動系統中可用作提供液壓動力的液壓泵;在工業領域中,均可作潤滑油泵用。
技術參數???????????免費電話：400-062-5858
|
型號
|
流量???????? Q
|
轉速
n
r/min
|
排出壓力
p
Mpa
|
必需汽
蝕余量
)r
m
|
效率
η
%
|
電動機
|
||
|
m3/h
|
L/min
|
功率KW
|
型號
|
|||||
|
2CY-1.08/2.5
|
1.08
|
18
|
1420
|
2.5
|
9.5
|
58
|
2.2
|
Y100L1-4
|
|
2CY-2.1/2.5
|
2.1
|
35
|
1420
|
2.5
|
9.5
|
58
|
3
|
Y100L2-4
|
|
2CY-3/2.5
|
3
|
50
|
1440
|
2.5
|
9.5
|
59
|
4
|
Y112M-4
|
|
2CY-4.2/2.5
|
4.2
|
70
|
1440
|
2.5
|
9.5
|
59
|
5.5
|
Y132S-4
|
|
2CY-7.5/2.5
|
7.5
|
125
|
1440
|
2.5
|
9.5
|
63
|
7.5
|
Y132M-4
|
|
2CY-12/2.5
|
12
|
200
|
1460
|
2.5
|
9.5
|
63
|
15
|
Y160L-4
|
安裝尺寸???????????免費電話：400-062-5858
2CY齒輪泵使用與安裝
1、機組應安裝在水平水泥基礎上，用地腳螺栓固定。
2、右聯軸器應同軸，安裝完成后，轉動聯軸器確認運轉順暢無負壓力現象后，方可進入運行。
3、泵不適合輸送不潔油液，故在進口管端應設濾油器。
4、泵無安全閥，建議在排油管路中，設安全閥，以確保系統安全運行。
5、泵的安裝高度，不超過允許吸上高度。
6、泵的轉向規定：從泵端向電機看，旋轉方向為逆時針。
2CY齒輪泵工作注意事項
開機前應將吸,排油管路上的閥門打開,運轉一下聯軸器,看有無卡死,無異?，F(xiàn)象才能認可安裝合格.
